Ochrona budynków mieszkalnych przed oddziaływaniem prądu piorunowego.
Schneider Electric prezentuje nową serię ograniczników przepięć iPRD1 12.5r, które skutecznie chronią instalacje oraz urządzenia elektryczne zarówno przed przepięciami łączeniowymi i indukowanymi, jak i skutkami bezpośrednich wyładowań atmosferycznych.
„Ostrożności nigdy za wiele” - stosownie do tego powiedzenia, instalatorzy bardzo często wybierają ograniczniki przepięć typu 1+2 (tzw. ograniczniki przepięć klasy B+C), niezależnie od zagrożeń jakie mogą występować dla danego obiektu. W poniższym artykule omówione zostaną kwestie dotyczące tego, kiedy tak naprawdę stosowanie ograniczników typu 1+2 jest nieodzowne oraz jaka jest ich rola w systemie ochrony przed przepięciami.
Rola ograniczników przepięć typu 1
Podstawowym zadaniem ograniczników przepięć poddanych próbie klasy I (ograniczniki przepięć typu 1) jest ochrona przed skutkami bezpośredniego oddziaływania prądu piorunowego. Rolą ogranicznika jest zredukowanie wartości przepięć z poziomu nawet kilkudziesięciu kV do poziomu odpowiadającemu wytrzymałości przepięciowej urządzeń i części instalacji zainstalowanych za ogranicznikiem przepięć.
Zastosowanie ograniczników przepięć typu 1

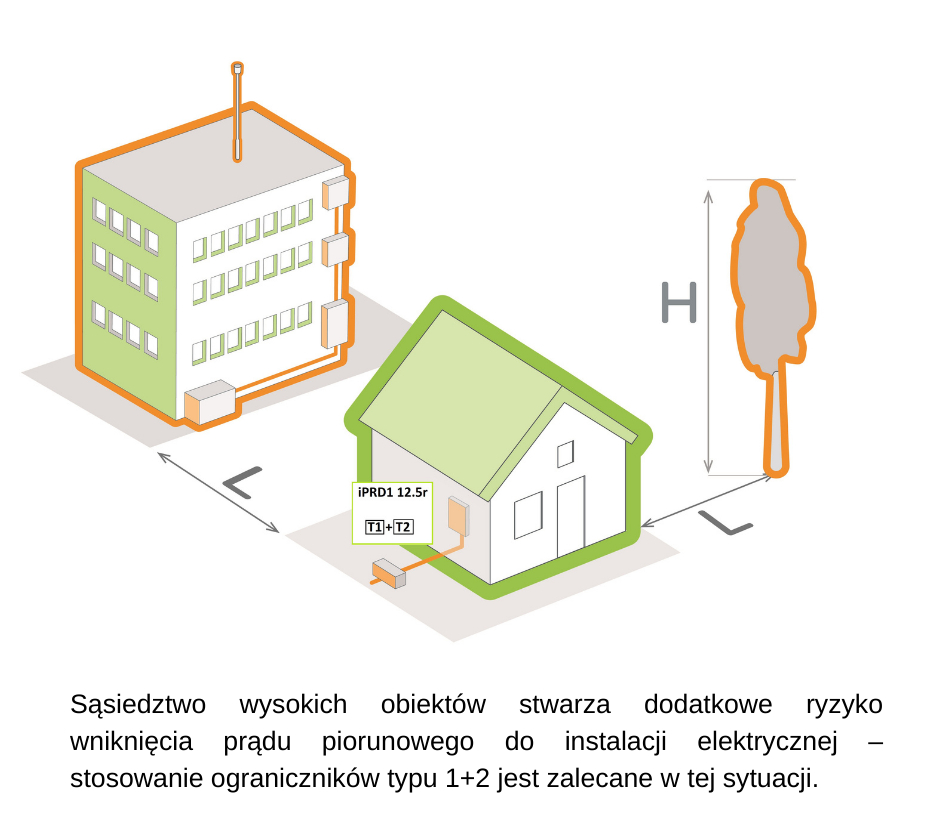

Stosowanie ograniczników przepięć typu 1 w obiektach z instalacją piorunochronną do ochrony przed bezpośrednim oddziaływaniem prądu piorunowego to oczywista kwestia, lecz nie jest to jedyna sytuacja, do której ogranicza się stosowanie ograniczników przepięć tego typu. Do wniknięcia części prądu piorunowego do instalacji elektrycznej może także dojść w sytuacji, gdy w sąsiedztwie np. domu jednorodzinnego znajduje się wysoki obiekt jak stacja antenowa. Poprzez wyładowanie w taki obiekt, część prądu piorunowego może trafić do zabezpieczanego przez nas obiektu.
Jeżeli budynek jest zasilany poprzez przyłącze powietrzne lub przyłącze kablowe, ale odległość od transformatora nie jest duża, to dla obu sytuacji właściwe rozwiązanie stanowi zastosowanie ograniczników typu 1 do ochrony przed prądem udarowym.
Dobór z uwzględnieniem parametrów ograniczników przepięć
Projektując system ochrony odgromowej dla obiektów o najmniejszym poziomie ochrony jakimi bardzo często są domy jednorodzinne (poziom ochrony odgromowej III i IV) zakłada się, że wartość prądu piorunowego nie przekroczy 100 kA. Dokonując pewnego uproszczenia można założyć, że 50% wartości tego prądu zostanie odprowadzone przez uziom do ziemi. Kolejne 50% może trafić do instalacji elektrycznej. Z tego powodu ograniczniki przepięć typu 1 firmy Schneider charakteryzują się wartością prądu Iimp równą co najmniej 12,5 kA / biegun, co przy 4 biegunach oznacza możliwości odprowadzenia 50 kA, czyli 50% zakładanej, całkowitej wartości prądu piorunowego. Wybierając ogranicznik przepięć warto zweryfikować wartość tego parametru. Parametr Iimp odnosi się prądu odpowiadającemu charakterystyce prądu piorunowego. Ograniczniki typu 2 charakteryzowane są także parametrem Imax oraz In – ten parametr odnosi się do oddziaływań związanych z przepięciami łączeniowymi (nie oznacza on możliwości odprowadzania prądu piorunowego).
Zalety ograniczników przepięć typu 1+2

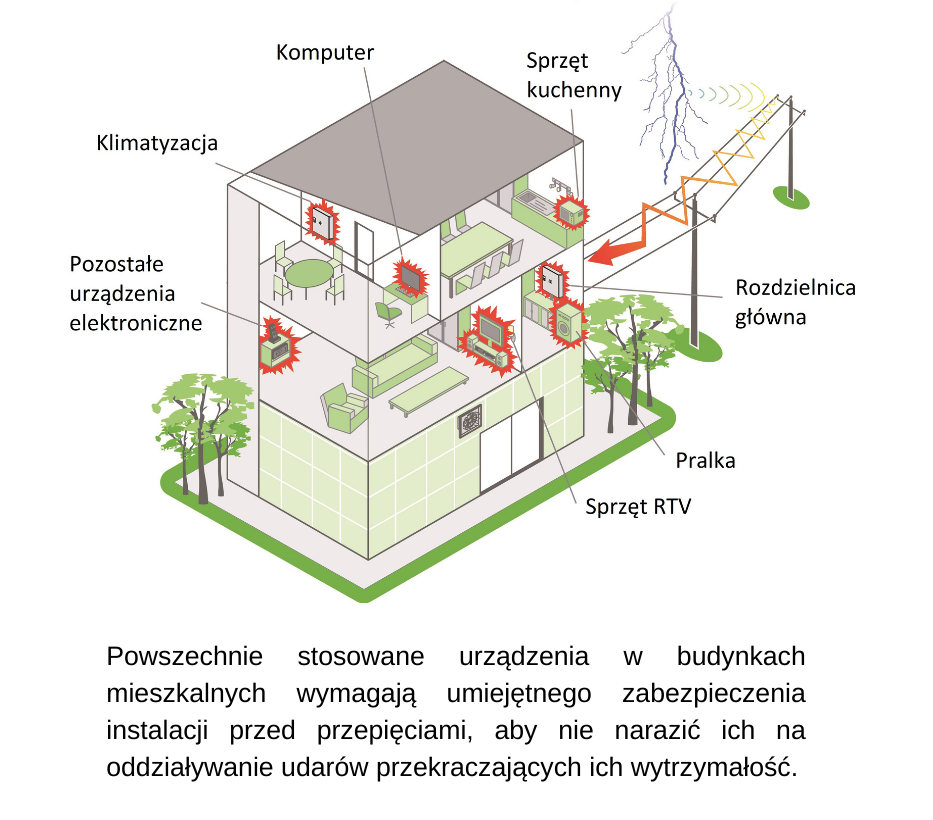

W przypadku budynków mieszkalnych jak domy jednorodzinne, bardzo popularne jest stosowanie ograniczników typu 1+2, ponieważ z rozdzielnicy głównej wyprowadzane są obwody zasilania sprzętu RTV i komputerowego, do ochrony których stosowanie tylko ograniczników przepięć typu 1 byłoby niewystarczające.
Ograniczniki iPRD1 12.5r znakomicie sprawdzają się w typowych zastosowaniach w budownictwie mieszkaniowym, takich jak:
- budynki wyposażone w instalację odgromową,
- budynki z przyłączem powietrznym,
- budynki w sąsiedztwie innych wysokich obiektów.
Do zalet serii iPRD1 12.5r należy zaliczyć:

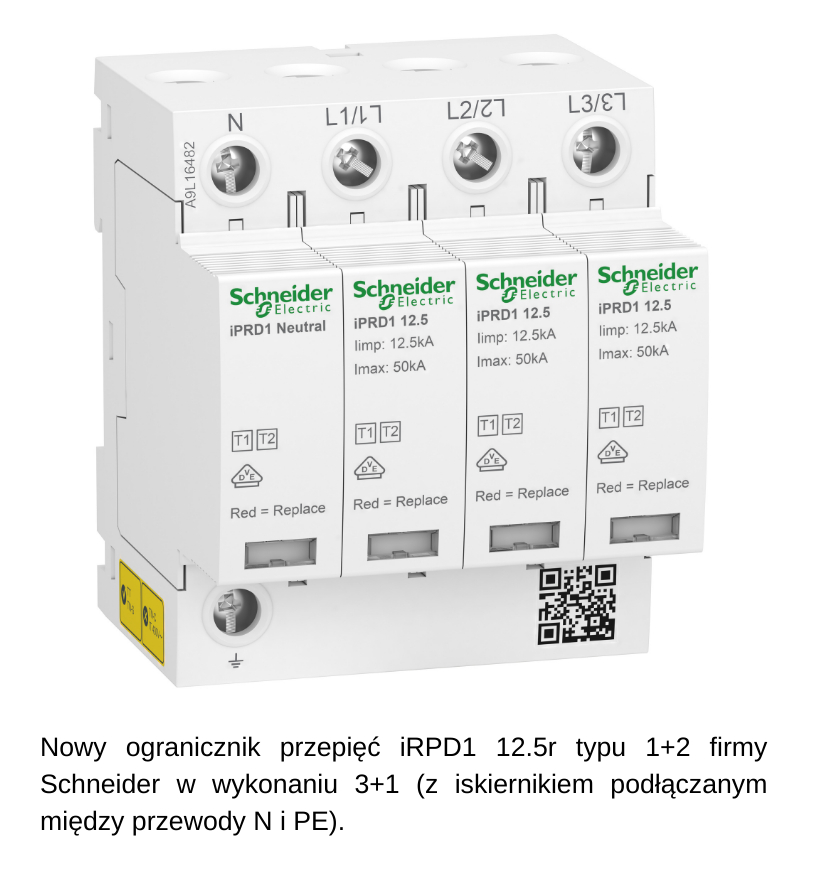

- standardowe wykonanie w układzie 1+1 i 3+1 z iskiernikiem włączanym między przewody N oraz PE - dzięki temu stanowią uniwersalne rozwiązanie tak dla sieci TN-S jak i TT wykorzystując także zalety rozwiązań iskiernikowych w odprowadzaniu prądów piorunowych,
- wymienne wkładki, pozwalające na wygodne odłączenie ogranicznika na czas pomiaru rezystancji izolacji, a także umożliwiające wymianę pojedynczych wkładek (a nie całego aparatu) po uszkodzeniu,
- optyczny wskaźnik uszkodzenia wkładki na czole aparatu – biały/czerwony,
- styk sygnalizacyjny, pozwalający w wygodny sposób zrealizować zdalną sygnalizację uszkodzenia,
- Iimp = 12,5 kA, wartość prądu udarowego dopasowana do obiektów III i IV poziomu ochrony odgromowej,
- możliwość montażu po obróceniu o 180O dzięki czemu pozycję montażu można zoptymalizować w celu skróceniu przewodów łączeniowych.
Poznaj nową serię ograniczników iPRD1 12.5r firmy Schneider Electric i odkryj uniwersalne, komfortowe rozwiązania dedykowane dla systemów ochrony przed przepięciami elektrycznymi. Pełną gamę produktów z serii iPRD1 12.5r znajdziesz TUTAJ.
