Od pewnego czasu firma ETI Polam pracuje nad stworzeniem pełnego systemu obudów. Po opracowaniu i wdrożeniu do sprzedaży obudów metalowych do zastosowań wewnętrznych serii GT, 4XN, 4XP, HXS została dodana seria obudów poliestrowych EPC do zastosowań zewnętrznych. To właśnie możliwość instalowania obudów EPC na zewnątrz jest ich  główną zaletą wynikającą z zastosowanego materiału czyli poliestru wzmocnionego włóknem szklanym. Dzięki zastosowanym komponentom obudowa jest odporna na długotrwałe oddziaływanie promieniowania UV bez utraty właściwości fizycznych i elektrycznych. Dzięki temu mają one zastosowanie w systemach fotowoltaicznych PV a także w ciężkich warunkach przemysłowych i klimatycznych. Są odporne na deszcz, śnieg, kurz i chemikalia.

Budowa i wyposażenie

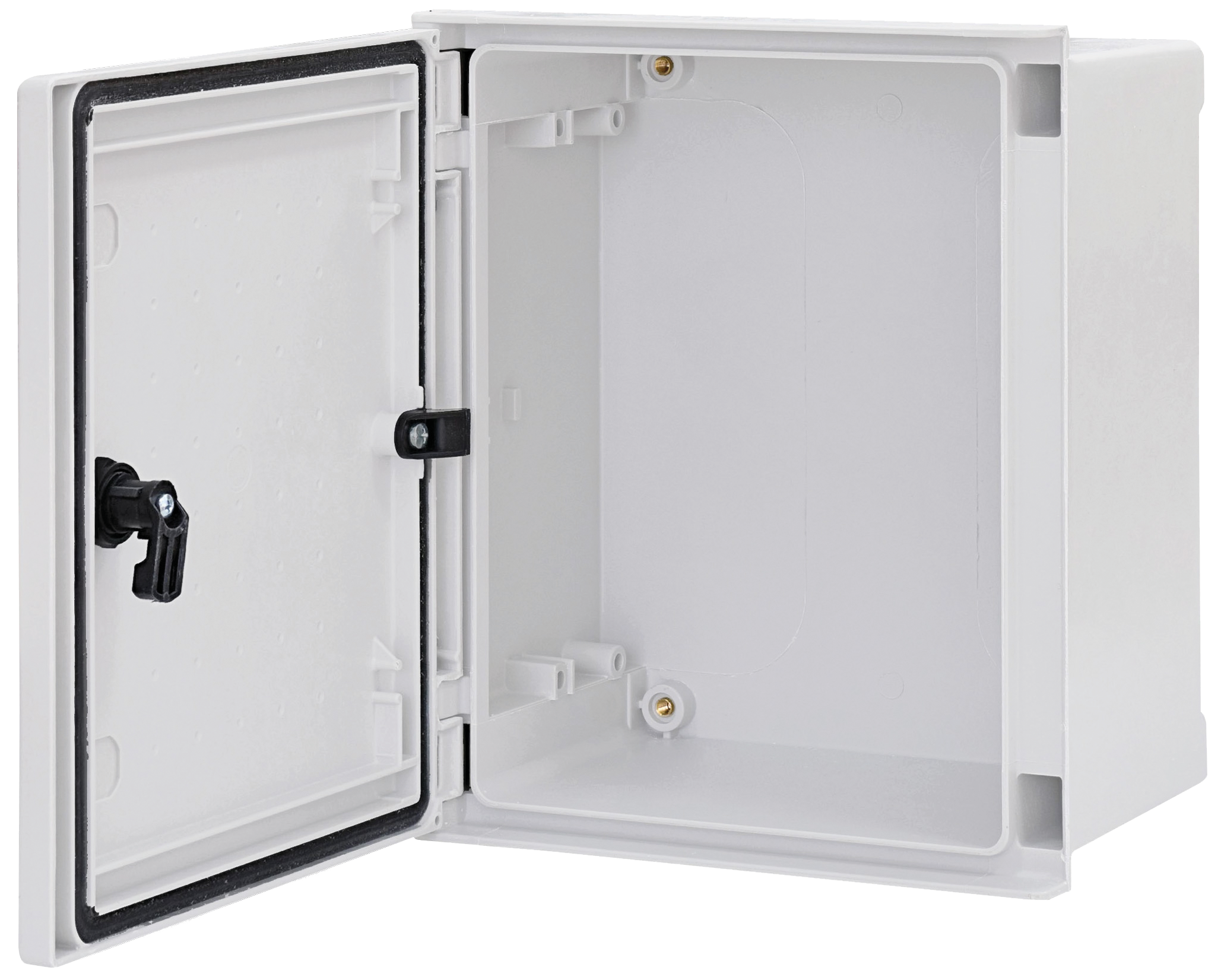

Zasadniczym elementem jest obudowa wykonana z poliestru wzmocnionego włóknem szklanym przystosowana do zamocowania na ścianie lub innej powierzchni płaskiej.

Standardowo obudowa wyposażona jest w drzwi z  zamkiem z tworzywa z wkładką dwupiórkową, którą można wymienić na wkładkę z kluczem. Kąt otwarcia drzwi 180° zapewnia łatwy dostęp do zamontowanej aparatury.

Wysoką szczelność IP 66 zapewniają specjalne uchwyty drzwi (system anti-bow) w połączeniu z poliuretanową uszczelką (zakres temperatury pracy uszczelki od -30 ° C do + 70 ° C). Zastosowanie niemetalicznych osi zawiasów eliminuje możliwość wystąpienia korozji i rdzy. Instalacja osi zawiasów nie wymaga użycia specjalnych narzędzi.

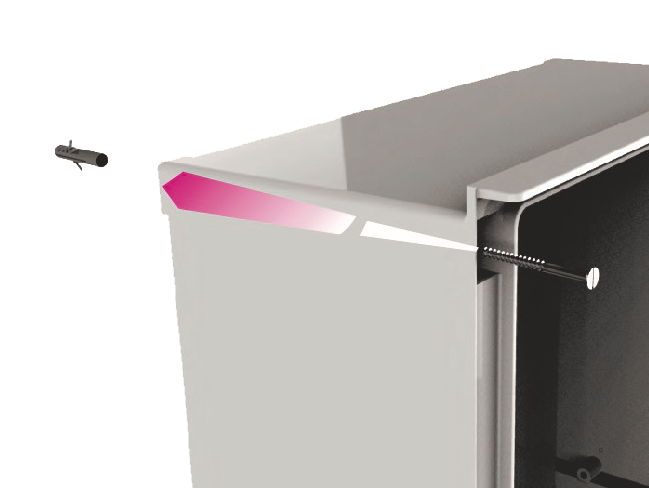

Od góry obudowa posiada wysunięty daszek który zabezpiecza przed wnikaniem wody kiedy drzwi są otwarte. Chroni on również uszczelkę przed długotrwałym kontaktem z cieczami co mogłoby mieć negatywny wpływ na jej właściwości przy spadkach temperatury.

Dane techniczne:

• Stopień ochrony IP 66
• Wytrzymałość mechaniczna IK10
• Klasa izolacji II
• Napięcie znamionowe 1000 V AC, 1500 V DC
• Materiał (korpus, drzwi) poliester wzmocniony włóknem szklanym
• Odporność na UV
• Temperatura pracy -30°C do +120°C
• Kolor szary RAL7035
• Odporność na ogień i temperaturę 960°C
• Zgodność z normą IEC 62208

 Typoszereg obudów obejmuje wymiary od 300x250x140 mm do 800x600x300 mm (wymiary zewnętrzne). Wymiary wewnętrzne to odpowiednio od 273x207x123 mm do 773x557x283 mm.

 Wyposażenie/konfiguracja:

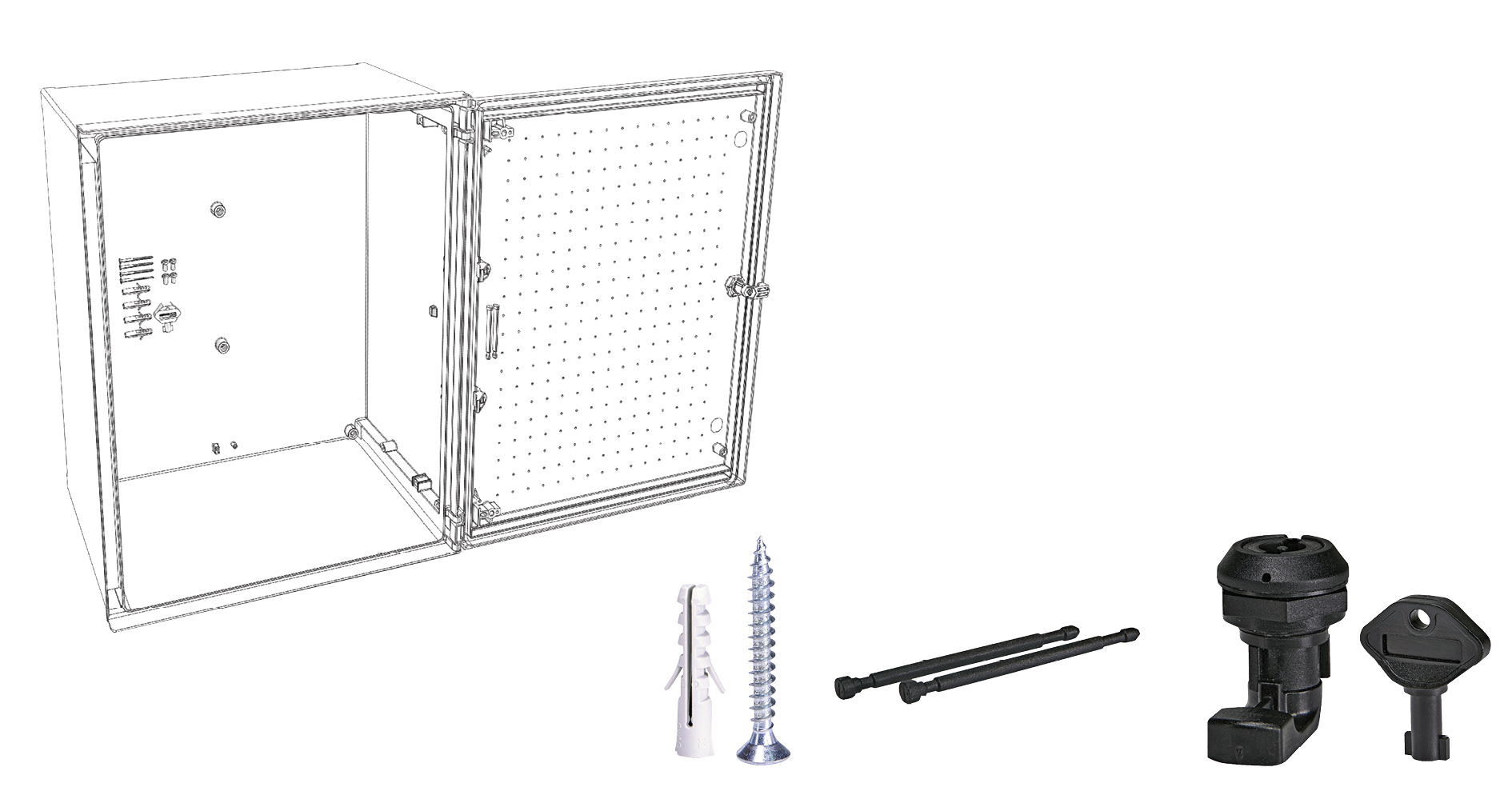

 W podstawowej wersji obudowa dostarczana jest w komplecie:

•  z drzwiami
•  zestawem do montażu na ścianie (4szt.)
•  standardowym zamkiem dwupiórkowym z kluczem
•  ośkami zawiasów drzwi (2szt.)

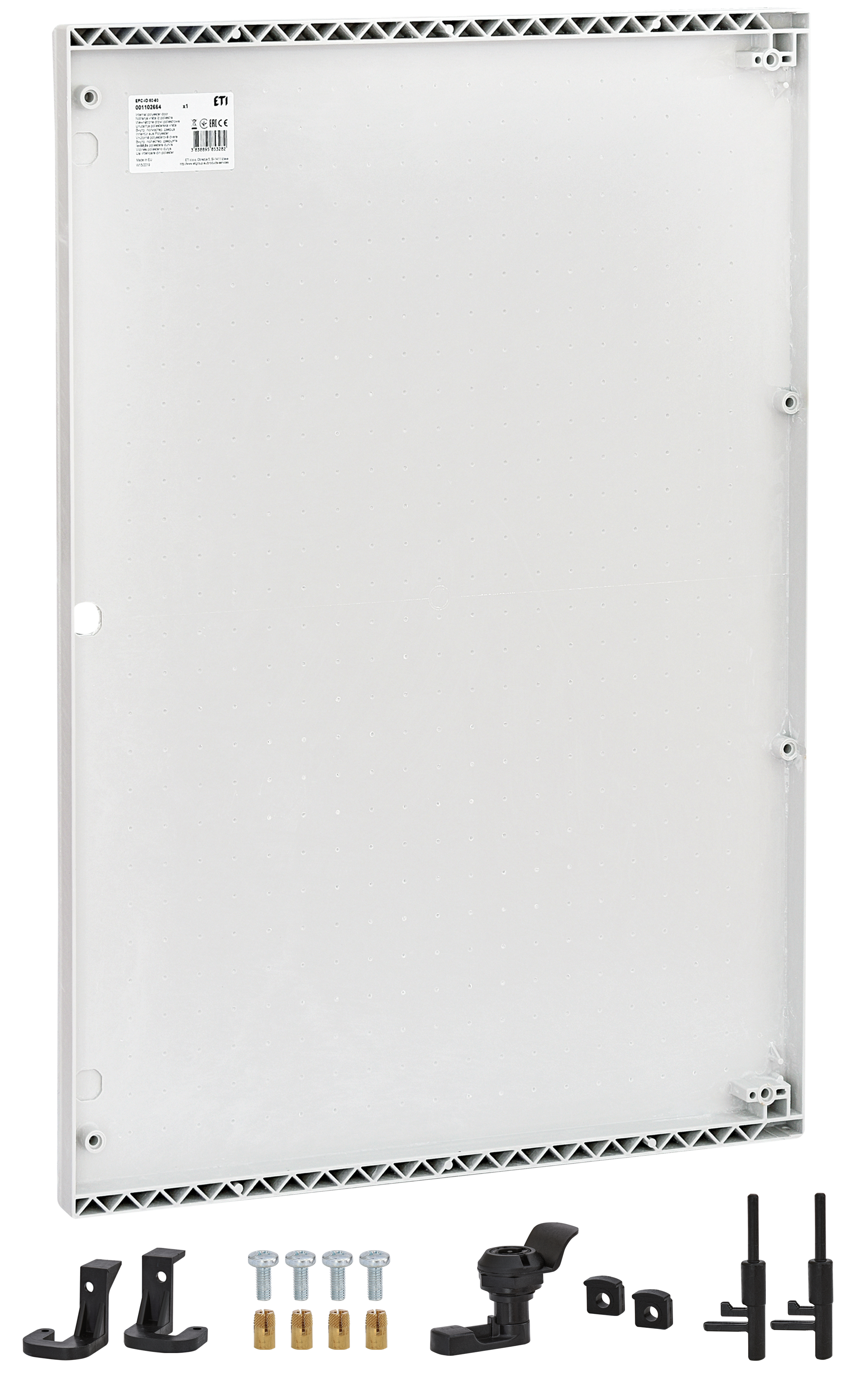

Obudowę można dodatkowo wyposażyć w płytę montażową poliestrową EPC-PMP lub metalową EPC-MMP oraz drzwi wewnętrzne EPC-ID służące do instalacji elementów sterowania i sygnalizacji (np.: przycisków i lampek). Drzwi wewnętrzne dostarczane są w standardzie z zamkiem dwupiórkowym, klamką i akcesoriami montażowymi.

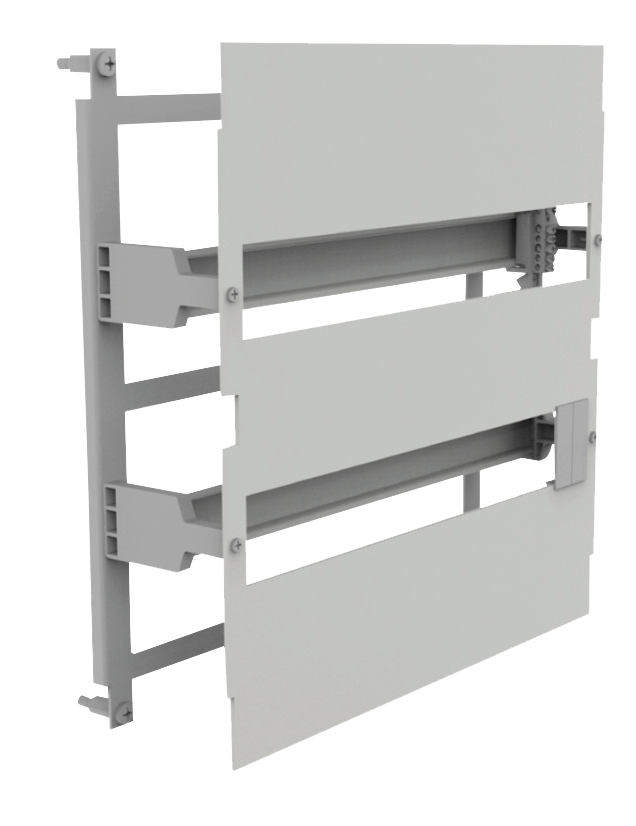

W przypadku konieczności zamontowania aparatury modułowej obudowę należy wyposażyć we wkład EPC-CHM. W zależności od wielkości obudowy ilość modułów waha się od 20 (2x10) do 140 (5x28) modułów.

W szczególnych sytuacjach gdy istnieje potrzeba zapewnienia odpowiedniego chłodzenia/przepływu powietrza należy zamontować moduły EPC-VDS/VDL.

Montaż

W podstawowej wersji obudowa może być montowana do ściany lub innej powierzchni płaskiej (uchwyty do montażu na ścianie znajdują się w komplecie).

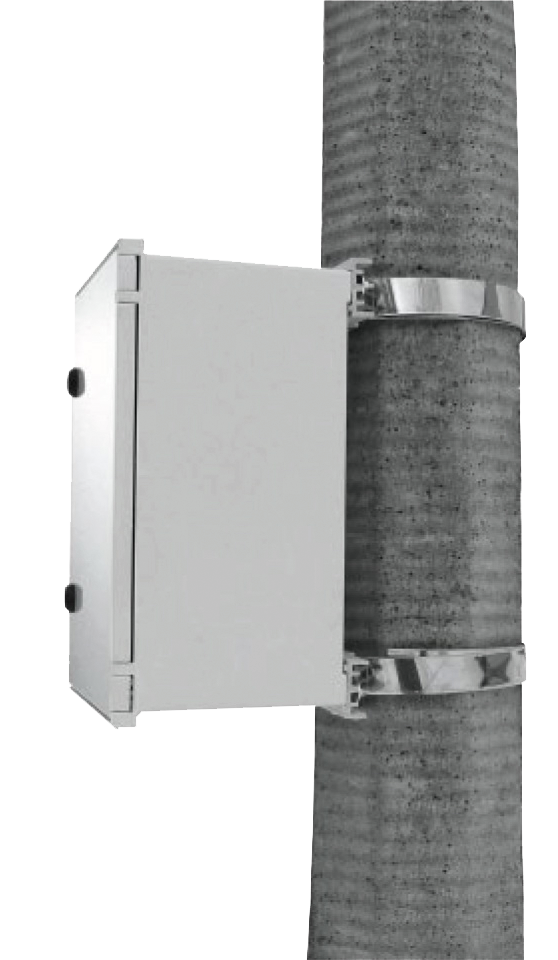

Za pomocą specjalnych uchwytów EPC-USW możliwy  jest  montaż na słupie.

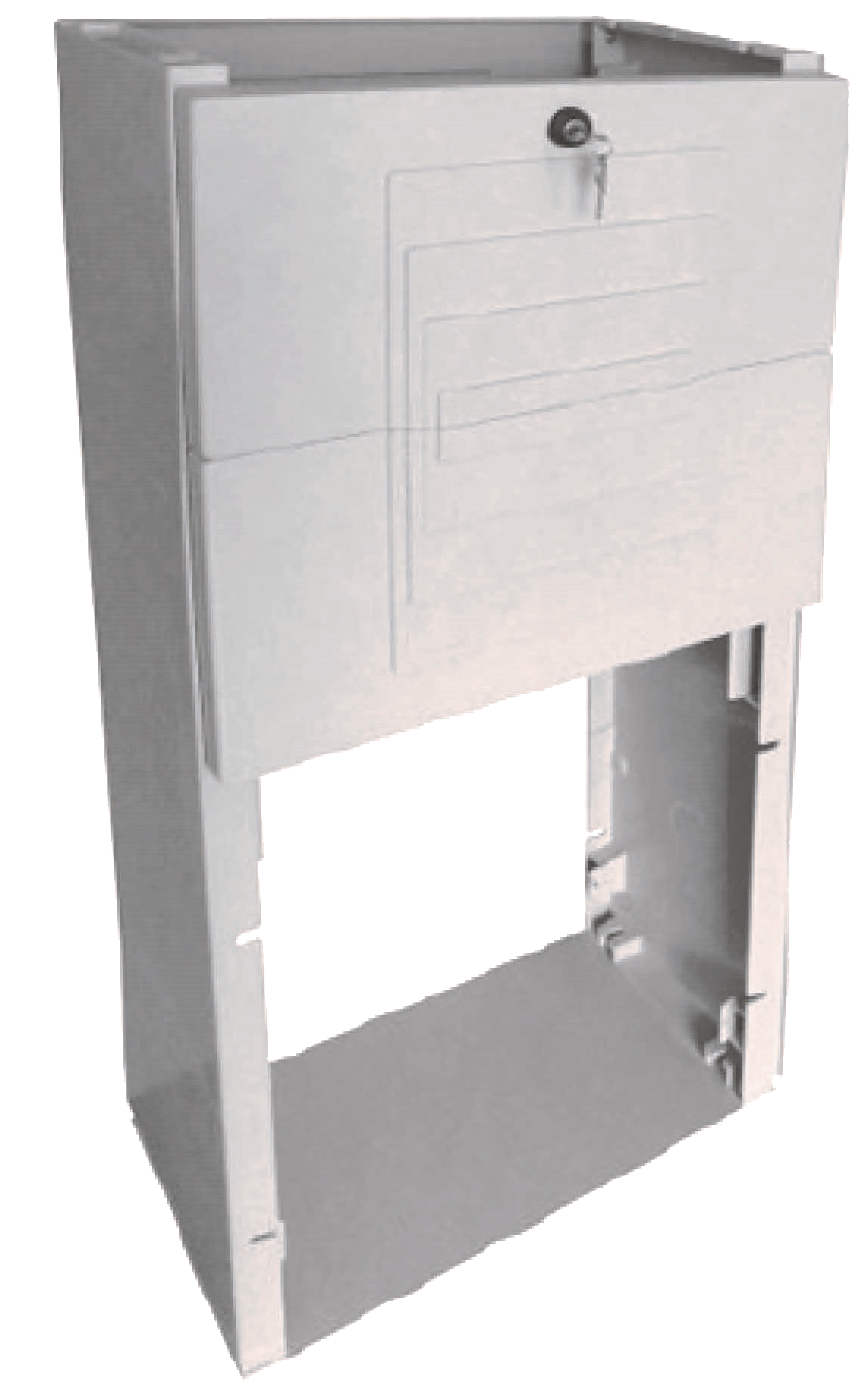

W przypadku konieczności umieszczenia obudowy na otwartym terenie istniej możliwość zamontowania obudowy na odpowiednim fundamencie wkopanym w ziemię (EPC-BF1, EPC-BF2) lub przymocowanym do powierzchni betonowej (EPC-BF0).

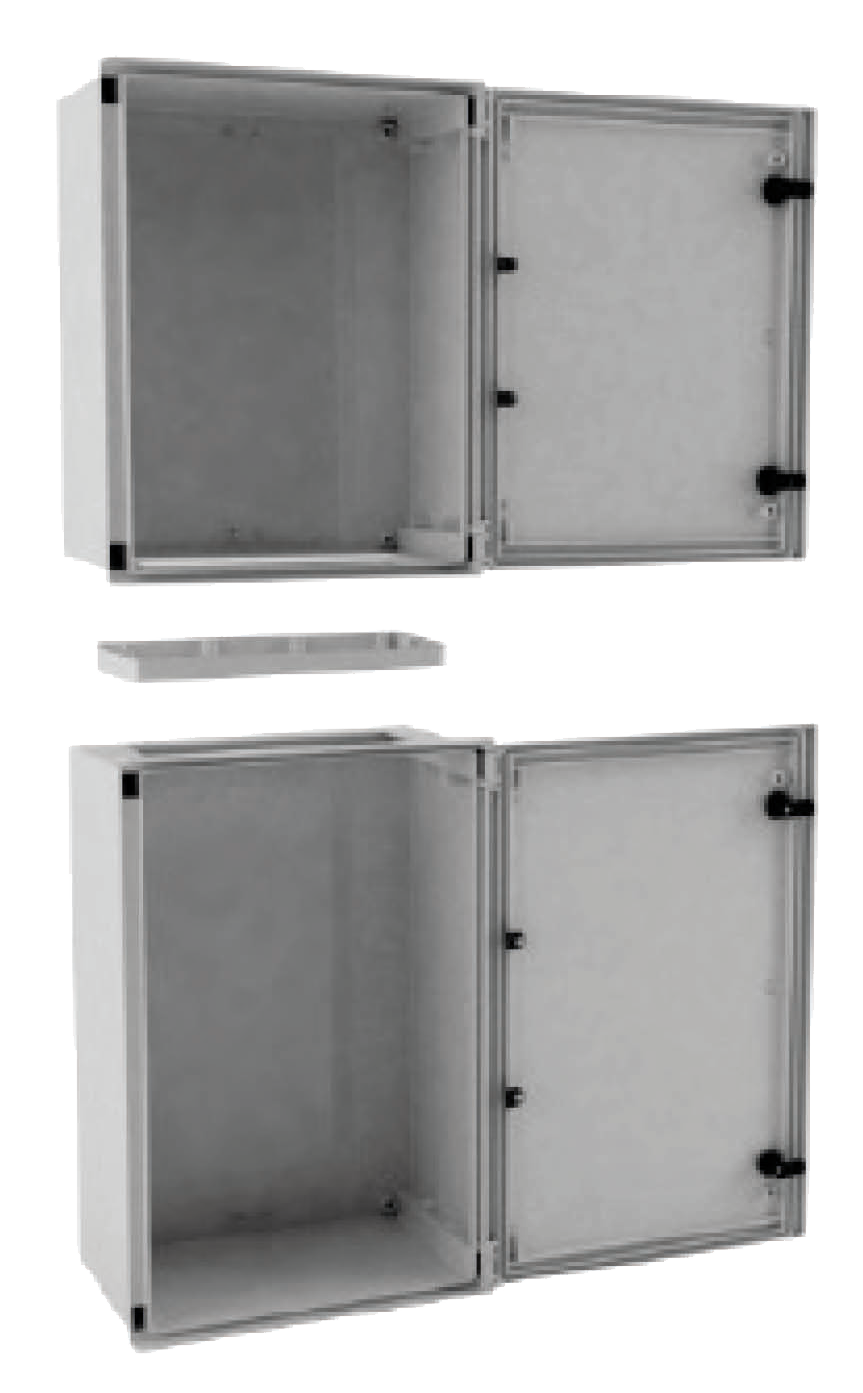

Obudowy mają możliwość łączenia w grupy za pomocą odpowiedniego kołnierza EPC-CF dla tworzenia systemów dystrybucji.

Wszystkich zainteresowanych większą ilością szczegółowych informacji zapraszam na naszą stronę internetową, gdzie w zakładce „Katalogi, poradniki, ulotki” dostępna jest karta katalogowa „EPC-Obudowy natynkowe poliestrowe” .
