Zwody pionowe potocznie zwane masztami odgromowymi są niezbędnym elementem instalacji odgromowych. Stanowią one skuteczną ochronę wyniesionych ponad dach urządzeń i instalacji jak również dobrze sprawdzają się przy systemowej ochronie powierzchni połaci dachowych. Przy prawidłowo zwymiarowanych strefach ochronnych maszty odgromowe przejmują prądy wyładowań piorunowych i poprzez sieć zwodów oraz przewodów odprowadzających, rozpraszają je kierując bezpiecznie do ziemi i niwelując ich potencjał elektryczny.
W 2020 r. firma Elko-Bis wprowadziła do produkcji i dystrybucji nową linię masztów odgromowych. Nowości uwzględniają aktualne kierunki rozwoju dotyczące poprawy logistyki, magazynowania, transportu i montażu oraz jakości zastosowanych materiałów. Przy konstruowaniu masztów nowej generacji uwzględniono wymagania norm ECO, EN 1991, PN EN 62561-2, PN EN 62305-3 w zakresie obciążeń wiatrowych w zależności od lokalizacji geograficznej obiektu, strefy wiatrowej i wysokości posadowienia masztu oraz odporności na korozję.
Najważniejsze korzyści z nowej linii masztów to:
Jako jedno z najważniejszych założeń podczas projektowania nowej serii masztów, przyjęto poprawę ergonomii w logistyce magazynowej, transportowej i montażowej. Wszystkie elementy nowych masztów zostały skonstruowane tak aby sprostać tym wymaganiom.

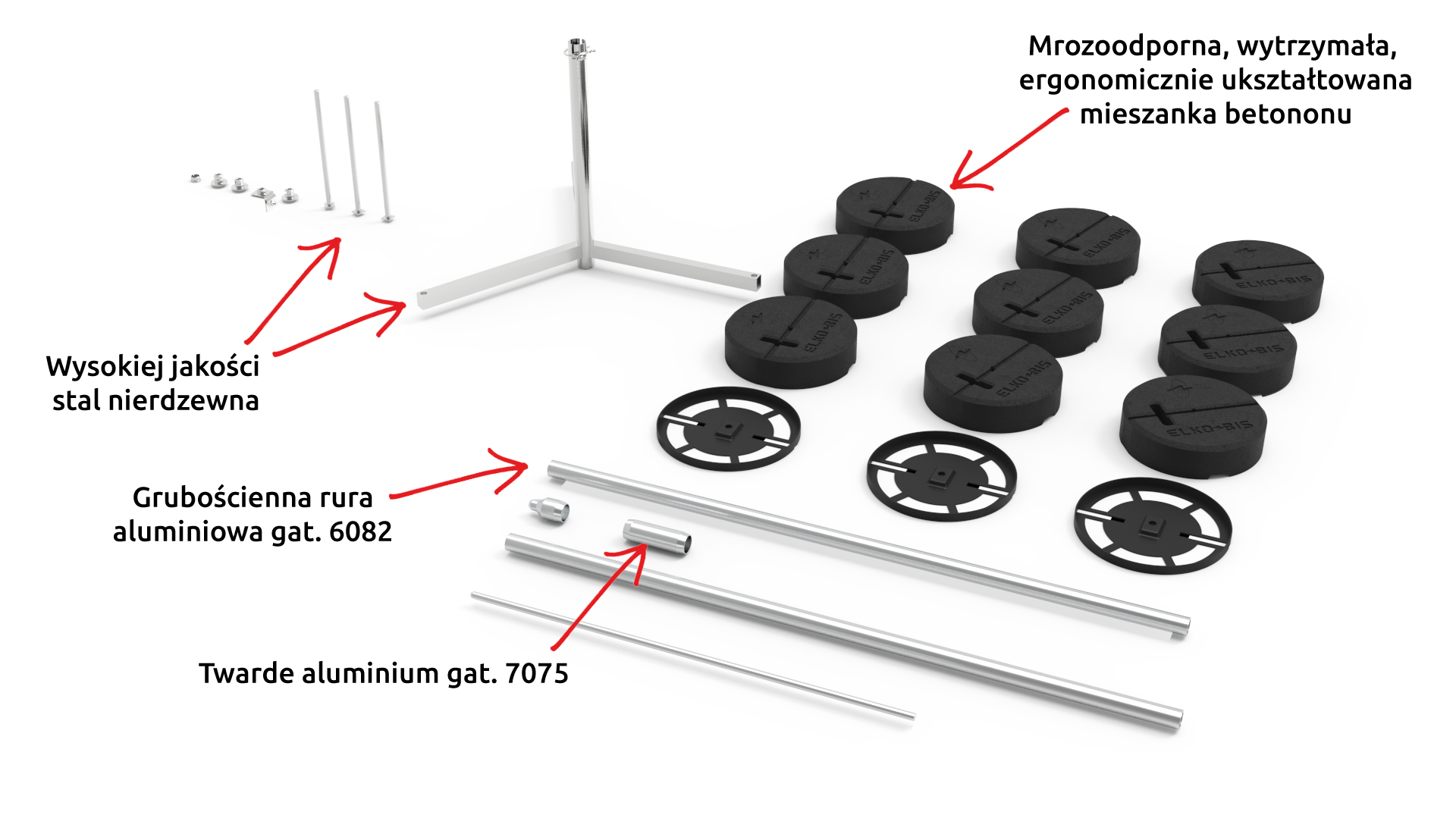

Konstrukcja samych masztów wykonana została z grubościennej rury aluminiowej z gatunku 6082, której wytrzymałość na rozciąganie wynosi od 270-310 [Mpa]. Zastosowany wysokiej jakości stop aluminium, charakteryzujący się doskonałym stosunkiem wagi do wytrzymałości, pozwolił nie tylko obniżyć masę, ale także środek ciężkości całej konstrukcji, co pozytywnie wpłynęło na jej stateczność. Ideę modułowości zastosowano także podczas zwiększania wysokości masztów. System łączników, wykonanych z twardego aluminium gatunku 7075 o wytrzymałości na rozciąganie w granicach 480-540 [Mpa], pozwala na łączenie ze sobą odcinków masztu, aż do uzyskania pożądanej wysokości. Dzięki temu najdłuższe elementy masztu nie przekraczają 3 m i mogą być wygodnie składowane i w ekonomiczny sposób transportowane na miejsce inwestycji.

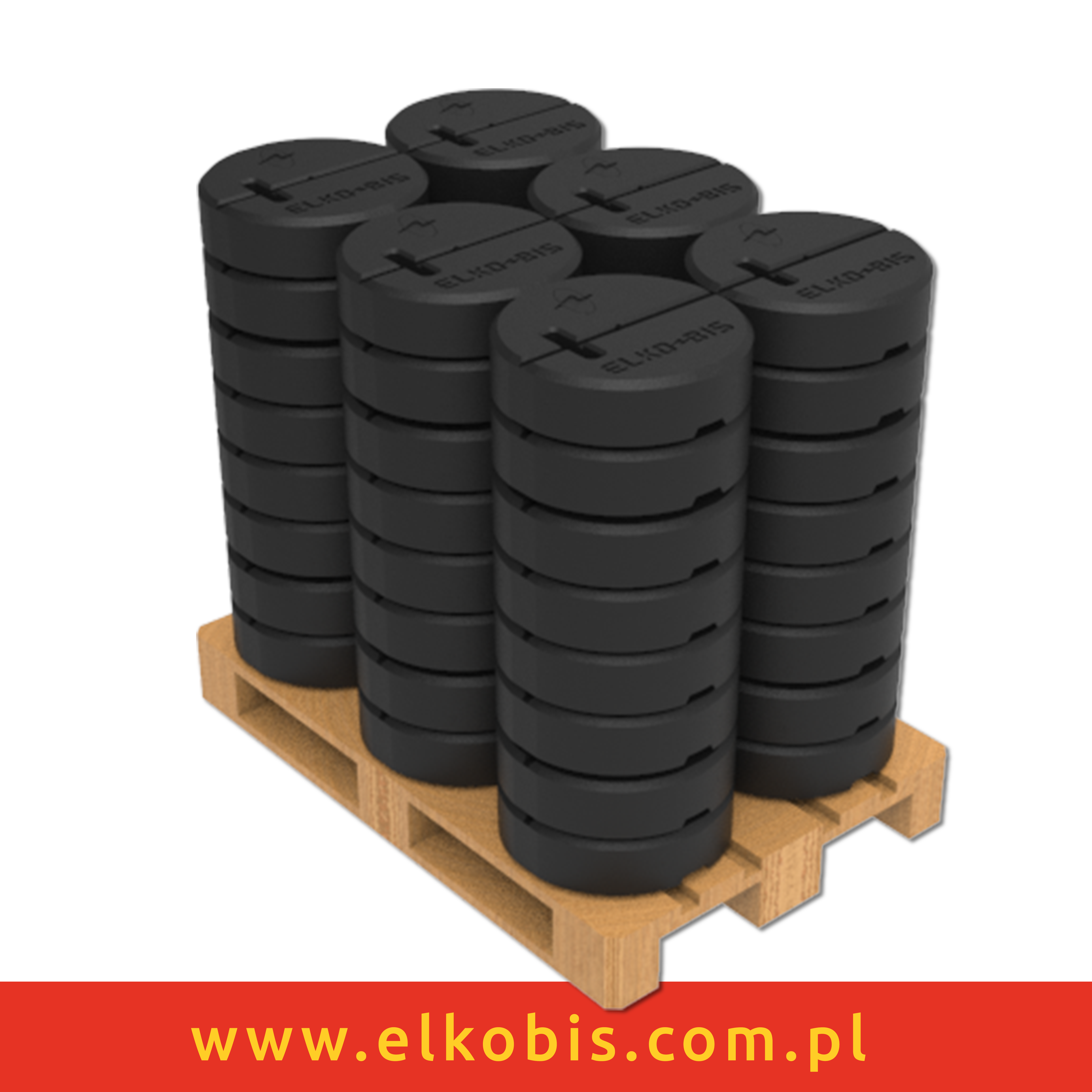

Modularne, powtarzalne podstawy betonowe, dokładane jedna na drugą w zależności od warunków wiatrowych, zmniejszają jednostkowy ciężar transportu z miejsca rozładunku na dach obiektu, posiadają również uchwyt na dłoń co poprawia ergonomię pracy. Wymiary podstaw betonowych zostały tak dobrane, aby zmieściły się na paletach w standardzie EURO. Podstawy są wykonywane na maszynach wibro-prasujących co pozwala na zagęszczanie mieszanki eliminując pory na powierzchni oraz zmniejszając ilość pustych bąbli powietrza w betonie. Uzyskujemy tym samym odpowiednią twardość, poprawiamy estetykę produktu oraz zapewniamy mrozoodporność, która zapewni bezawaryjną pracę na wiele lat.
W zakresie konstrukcji dla trójnogów stal ocynkowania ogniowa została zmieniona na profile wykonane ze stali nierdzewnej, które zapewniają odpowiednią wytrzymałość oraz odporność na warunki atmosferyczne. Opcjonalne rozkładane trójnogi również usprawniają transport bezpośrednio na placu budowy.
Dzięki przyświecającej inżynierom ELKO-BIS, podczas projektowania nowych masztów, idei modułowości, możliwe stało się dostosowanie poszczególnych komponentów masztów do konkretnej inwestycji. Dzięki temu, Klient otrzymuje dokładnie takie produkty, które zapewnią jego inwestycji bezpieczeństwo użytkowników, zgodność z obowiązującymi normami i przepisami prawnymi. Takie podejście do realizacji zamówień, nie tylko pozwala na zapewnienie oszczędności po stronie Klienta, ale także ogranicza zużycie materiałów i surowców co pozytywnie wpływa na środowisko naturalne.
Dobór odpowiednich masztów do ochrony odgromowej dla danego obiektu, może być zagadnieniem trudnym. Oprócz dobrania odpowiedniej wysokości oraz rozmieszczenia masztów, musimy również ustalić ich rodzaj oraz ilość obciążenia, aby zapewnić im odpowiednią wytrzymałość na wiatr w zależności od miejsca ich stosowania. Aby ułatwić Klientom tę czynność utworzyliśmy darmowy kalkulator dostępny na stronie internetowej pod adresem: elkobis.com.pl/dobor_masztow/ Zapraszamy również do kontaktu z działem technicznym ELKO-BIS pod adresem mailowym: techniczny@elkobis.com.pl.
Nowa linia produktowa masztów odgromowych 2020 r. stanowi połączenie dobrej tradycji firmy Elko-Bis dotyczącej trwałości i solidności wykonania, z nowoczesnym podejściem związanym z ergonomią produkcji, dystrybucji i montażu.
Zapraszamy do zapoznania się z filmem o nowych modułowych masztach odgromowych:
